Briques réfractaires

Comment choisir la bonne brique réfractaire

Le terme « brique réfractaire » désigne plusieurs produits réfractaires et isolants, et non un matériau universel. Une brique dense en argile réfractaire accumule la chaleur et résiste aux sollicitations mécaniques ; une brique isolante poreuse limite les transferts thermiques ; une brique en vermiculite forme un panneau isolant facile à façonner ; une brique antiacide est principalement choisie pour sa résistance aux produits chimiques. Le bon choix dépend de la fonction que doit remplir la brique dans l’appareil complet ou le revêtement industriel.

Commencez par consulter les instructions du fabricant de l’équipement ou, dans le cas d’une nouvelle installation, l’étude thermique et structurelle. Déterminez la température maximale vraisemblable sur la face de la brique, les charges ou les chocs éventuels, le comportement d’accumulation thermique recherché, l’exposition aux flammes ou aux gaz à grande vitesse, ainsi que tout contact avec des cendres, des fondants, des scories, des matières en fusion ou des condensats corrosifs. La forme, l’épaisseur, le mortier, l’exposition aux intempéries et la conception des joints de dilatation permettent ensuite de vérifier si la brique choisie peut être posée comme prévu.

Les familles de briques réfractaires en un coup d’œil

Briques denses en argile réfractaire pour les installations domestiques et professionnelles

Les briques standard de couleur chamois en argile réfractaire contiennent au moins 40 % d’Al₂O₃ et sont données pour 1300 °C. La brique de 230 × 114 × 64 mm pèse environ 3,5 kg et offre une masse réfractaire importante. Le format de 230 × 114 × 32 mm pèse environ 1,75 kg et présente la même surface dans une épaisseur réduite. Les deux formats peuvent être utilisés dans des fours intérieurs ou extérieurs compatibles, des cheminées, des poêles, des barbecues et d’autres constructions à haute température.

Les briques denses absorbent de l’énergie pendant la chauffe, puis la restituent progressivement. Ce comportement est utile dans les fours à pain et à pizza, les poêles de masse et les autres équipements conçus pour accumuler la chaleur. Il ne doit pas être confondu avec l’isolation : un revêtement dense peut conserver une énergie utile tout en transmettant davantage de chaleur à travers son épaisseur qu’un produit isolant léger. Une isolation secondaire et des distances de sécurité appropriées restent nécessaires lorsque la conception de l’installation l’exige.

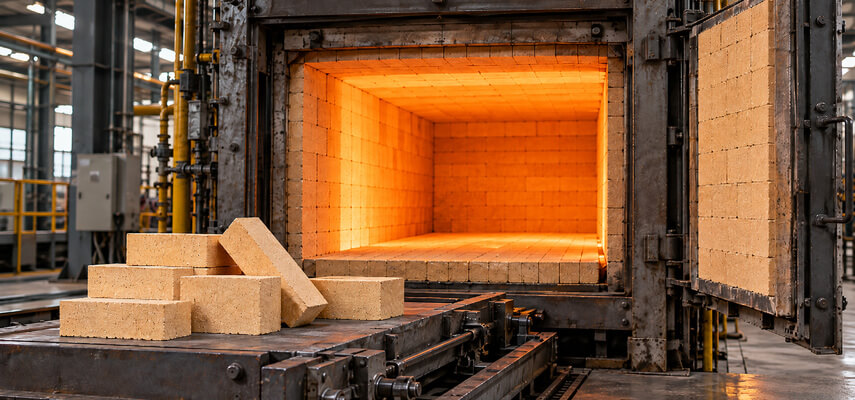

Briques réfractaires pour applications industrielles

Les revêtements de travail industriels peuvent nécessiter soit la brique à 1430 °C contenant 42 % d’alumine, soit la version à 1600 °C contenant 60 % d’alumine. Une teneur accrue en alumine améliore la réfractarité, mais le choix de la qualité doit également tenir compte de la charge, de la vitesse des gaz, des cycles thermiques, des cendres, des vapeurs alcalines, des atmosphères réductrices et des attaques chimiques. Les différentes zones d’un four peuvent nécessiter des matériaux distincts.

Ne déduisez pas la compatibilité avec le métal, les scories ou le verre en fusion à partir de la seule température maximale. Les fondants et les matières en fusion peuvent dissoudre, pénétrer ou attaquer un réfractaire qui reste mécaniquement stable sous une chaleur propre. Définissez les zones de ligne de bain, de projections et de débordement, puis choisissez une face de travail compatible avec le procédé. Pour les fours verriers, le fabricant préconise le produit à 60 % dans les zones sans contact direct avec le verre en fusion.

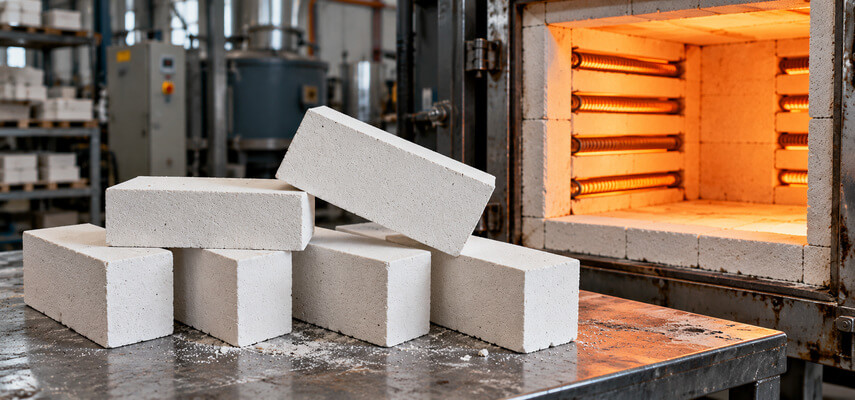

Briques réfractaires isolantes

Les briques réfractaires isolantes, ou IFB, possèdent une structure poreuse contrôlée qui réduit leur densité, leur accumulation thermique et leur conductivité. Quatre classes sont disponibles, avec des températures limites indiquées de 1260 °C pour la classe 23, 1430 °C pour la classe 26, 1530 °C pour la classe 28 et 1650 °C pour la classe 30. Les quatre présentent des dimensions nominales de 230 × 114 × 76 mm, mais leur classification thermique et leur densité publiée diffèrent.

Une brique IFB peut constituer la surface exposée dans un four céramique, une forge ou un four industriel adapté à un service propre, ou être placée derrière un réfractaire plus dense comme isolation secondaire. Sa surface tendre convient moins aux soles supportant des charges lourdes, aux flux gazeux abrasifs, aux contacts répétés avec des outils ou aux zones exposées au métal, au verre, aux sels ou aux scories en fusion. Une classe supérieure offre une meilleure tenue en température, mais pas nécessairement la résistance à l’usure d’une brique dense.

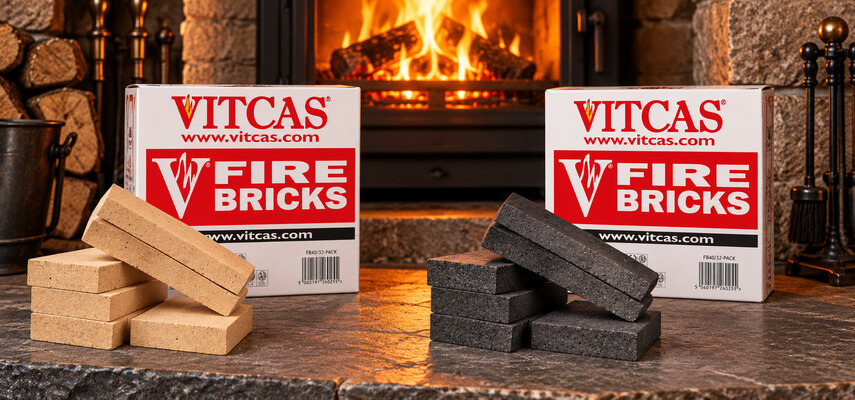

Briques de remplacement pour poêles et cheminées

Une brique de remplacement protège le corps de l’appareil, détermine la géométrie de la chambre et peut influencer la combustion ainsi que les transferts thermiques. Dans la mesure du possible, utilisez le même matériau que celui d’origine. L’argile réfractaire dense, l’argile réfractaire décorative et la vermiculite présentent des épaisseurs, des masses, des conductivités et des durabilités différentes ; remplacer l’une par l’autre peut modifier la température atteignant l’enveloppe métallique ou les composants voisins.

Le lot actuel de briques denses de remplacement contient six briques en argile réfractaire de 230 × 114 × 32 mm, données pour 1300 °C. Les pièces de remplacement en vermiculite sont fournies par six, au format 200 × 90 × 25 mm, sont données pour 1000 °C et peuvent être sciées, percées ou poncées. Vérifiez que le fabricant de l’appareil autorise un produit à découper sur mesure et reproduisez avec précision les passages d’air, les dispositifs de retenue et les jeux requis.

Quand faut-il remplacer une brique endommagée dans un appareil ?

N’inspectez un poêle ou une cheminée que lorsque l’appareil est éteint et complètement froid. Le remplacement est généralement nécessaire lorsqu’une brique est desserrée, déplacée, friable, fortement érodée ou cassée au point d’exposer directement à la chaleur le corps métallique ou l’isolation située derrière. Une petite fissure superficielle stable peut rester acceptable si la pièce est bien maintenue et si les instructions de l’appareil autorisent la poursuite de son utilisation.

Des fissures répétées peuvent indiquer une brique inadaptée, un jeu insuffisant, une surchauffe, des chocs dus au combustible, une pièce de retenue déformée ou une dilatation non maîtrisée. Identifiez la cause avant de poser une nouvelle brique. N’utilisez jamais un appareil dont certaines parties du revêtement sont instables et risquent d’obstruer la grille, l’arrivée d’air ou le passage des fumées.

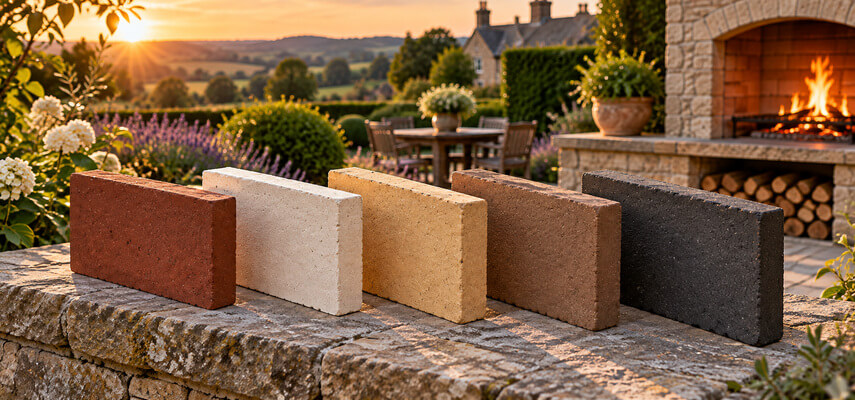

Briques réfractaires décoratives colorées

Les briques réfractaires décoratives sont disponibles en rouge, brun terre, jaune sable, blanc cassé et noir anthracite, avec une température maximale actuelle de 1200 °C. La gamme comprend des formats standard, minces et en L, permettant d’harmoniser les parements plats, les retours et les chants détaillés. Vérifiez l’option exacte sur la page du produit, car les dimensions et les formes varient.

L’aspect de la couleur peut changer selon l’éclairage, la suie, l’atmosphère de cuisson, le nettoyage et les chauffes répétées. Pour les surfaces visibles où une bonne homogénéité de teinte est importante, commandez un lot uniforme et réalisez une pose à sec représentative avant la fixation. Indépendamment de l’apparence, vérifiez la température, l’exposition aux intempéries, le matériau de jointoiement et le support structurel.

Briques de voûte et maçonneries courbes

La brique de voûte conique mesure 230 × 114 mm et son épaisseur varie de 76 à 54 mm. Sa forme en coin crée une courbure sans les joints extérieurs très larges produits par des éléments rectangulaires. Les recommandations actuelles indiquent que 17 pièces permettent de réaliser une ouverture d’environ 640 mm de largeur, bien que le résultat dépende de la portée, de la flèche et de l’épaisseur des joints de mortier.

Construisez les voûtes sur un coffrage provisoire stable et prévoyez des culées suffisantes pour reprendre la poussée horizontale. Orientez les briques coniques de manière uniforme et n’utilisez pas le mortier pour compenser des écarts importants. Ne retirez pas le cintre avant que le matériau de jointoiement ait atteint une résistance suffisante. Les voûtes industrielles et les grands arcs porteurs nécessitent une conception structurelle et réfractaire réalisée par un professionnel compétent.

Briques antiacides pour l’industrie chimique

La brique en argile antiacide est limitée à 400 °C et se choisit pour sa faible porosité, sa résistance à l’abrasion et sa compatibilité avec la plupart des acides minéraux, à l’exception de l’acide fluorhydrique. Elle peut être utilisée dans l’industrie chimique, la production d’énergie, le traitement de l’eau, l’industrie agroalimentaire, les installations pétrochimiques, l’industrie papetière, l’exploitation minière et l’industrie pharmaceutique.

Spécifiez le système antiacide complet, et pas seulement la brique. La préparation du support, la membrane, le mortier Acidcas, la continuité des joints, les pentes, les traversées et l’évacuation influencent tous l’étanchéité. La compatibilité chimique varie selon la concentration et la température, tandis que les mélanges, les produits de nettoyage et les cycles thermiques peuvent créer des conditions non couvertes par une déclaration générale de résistance aux acides.

Guide des applications

Fours à pizza, fours à pain et cuisson en extérieur

Les briques denses en argile réfractaire sont généralement choisies lorsqu’un four nécessite une sole ou une voûte durable capable d’absorber et de redistribuer la chaleur. Le format de 64 mm accumule davantage d’énergie par unité de surface que celui de 32 mm, mais sa montée en température est également plus longue. L’isolation du four, la position du brûleur ou du foyer, la durée de chauffe prévue et la méthode de cuisson doivent déterminer la composition finale.

Les maçonneries réfractaires extérieures doivent être protégées contre les infiltrations d’eau et les cycles de gel-dégel. L’eau emprisonnée dans les briques, les joints ou l’isolation peut produire de la vapeur pendant la chauffe et accélérer les dégradations dues aux intempéries. Utilisez le mortier extérieur prévu, réalisez une enveloppe étanche aux intempéries et empêchez l’eau de pluie de pénétrer autour des conduits de fumée, des portes et des traversées.

Cheminées, poêles, barbecues et braseros

Pour une nouvelle cheminée ou un nouveau barbecue, choisissez l’épaisseur et la densité des briques selon la structure, la température de service et l’accumulation thermique souhaitée. Maintenez le revêtement réfractaire à l’écart des matériaux combustibles et respectez les exigences applicables à l’appareil, au conduit de fumée et au bâtiment. Une brique réfractaire ne remplace ni les distances de sécurité requises, ni un ensemble de foyer testé, ni un système d’évacuation des fumées adapté.

Les braseros et barbecues ouverts peuvent être exposés à la pluie, aux chocs, aux cendres chimiquement agressives et à la montée en température rapide d’un feu localisé. Prévoyez un drainage et une fondation stable et incombustible. N’utilisez pas de briques de construction ordinaires non identifiées sur la face exposée, car l’humidité emprisonnée et un comportement thermique inadapté peuvent entraîner des fissures ou des éclatements.

Fours céramiques, fours industriels, forges et équipements de procédé

Les revêtements industriels sont généralement divisés en zones. Les briques denses peuvent former les soles, les zones de chargement et les faces résistantes à l’abrasion ; les IFB peuvent constituer des parois en service propre ou être placées derrière le réfractaire de travail ; les pièces façonnées peuvent être utilisées autour des portes et dans les voûtes. Les blocs de brûleur, les zones en contact avec le métal et les transitions fortement érodées peuvent nécessiter des bétons réfractaires ou des réfractaires spéciaux plutôt que des briques rectangulaires standard.

Confirmez, pour chaque zone, la température normale de fonctionnement, la température maximale vraisemblable en cas d’incident, la vitesse de chauffe, l’atmosphère, les charges mécaniques et la méthode d’entretien. Les grandes installations doivent faire l’objet d’un calcul des flux thermiques, d’un objectif de température d’enveloppe et d’un programme de séchage contrôlé. La brique présentant la température nominale la plus élevée de la gamme n’est pas automatiquement le choix le plus sûr si sa densité, sa composition chimique ou son comportement mécanique ne correspondent pas à l’application.

Mortiers, produits de jointoiement et largeur des joints

Utilisez uniquement le produit de jointoiement spécifié pour la brique, l’emplacement et le type d’exposition. Gardez les faces d’appui propres, respectez l’épaisseur de lit autorisée et remplissez les joints de manière continue lorsque l’étanchéité aux gaz ou aux produits chimiques fait partie de la conception. Le mortier ne remplace ni les jeux de dilatation, ni un support stable, ni une découpe précise.

Mesures et commande

Relevez en millimètres la longueur, la largeur et l’épaisseur d’une brique existante. Notez les parties coniques, feuillures, trous, rainures, retours de chant et la position des agrafes de retenue ou des passages d’air. Pour réparer un appareil, comparez ces informations avec les données des pièces détachées du fabricant avant de choisir une brique à découper.

Pour une nouvelle maçonnerie, calculez la surface exposée et divisez-la par la surface apparente de la brique choisie, puis ajustez le résultat en fonction de la largeur des joints. Ajoutez une marge réaliste pour les découpes, les voûtes, les ouvertures, la casse et l’entretien futur. Les dômes complexes et les ouvrages radiaux doivent être calculés à partir de l’appareillage prévu et pas uniquement estimés en mètres carrés.

Découpe et façonnage

Les briques denses en argile réfractaire et à haute teneur en alumine nécessitent généralement un disque diamanté adapté à la maçonnerie ou aux matériaux réfractaires. Les briques en vermiculite et les briques isolantes sont plus faciles à scier et à façonner, mais s’ébrèchent ou s’écrasent plus facilement. Soutenez la pièce près de la coupe, évitez les bandes étroites et fragiles et reproduisez avec précision les ouvertures de l’appareil.

La découpe de matériaux réfractaires peut libérer des poussières minérales respirables, notamment de la silice cristalline pour certains produits. Utilisez un système d’aspiration adapté ou une méthode humide lorsque cela est autorisé, évitez la dispersion des poussières et portez les protections respiratoires, oculaires, auditives, des mains et des vêtements indiquées dans les consignes de sécurité. Nettoyez avec un aspirateur homologué ou selon une méthode humide, et non à l’air comprimé.

Dilatation, séchage et mise en service

Toute maçonnerie réfractaire se dilate et se contracte sous l’effet des variations de température. Prévoyez les jeux prescrits au niveau des longues parois, des voûtes, des angles, des portes, des traversées et des interfaces avec les structures métalliques. Ne remplissez pas de mortier rigide les joints de mouvement prévus. Un blocage incorrect peut écraser les arêtes, ouvrir les joints ou déplacer un revêtement pourtant adapté.

Les nouvelles constructions contiennent de l’humidité provenant du mortier, du stockage et des conditions du chantier. Laissez-les durcir et sécher à l’air, puis appliquez le programme de mise en service prévu pour le système complet. Une chauffe rapide d’une maçonnerie humide peut produire une pression de vapeur et provoquer des éclatements. La température maximale d’utilisation d’un produit n’indique pas la vitesse à laquelle un revêtement nouvellement posé peut être chauffé.

Manutention, stockage et entretien

• Conservez les briques couvertes, au sec, surélevées et à l’écart de l’eau stagnante et des sols contaminés.
• Manipulez les briques IFB et les produits en vermiculite avec précaution, car leurs arêtes et leurs faces s’endommagent plus facilement que celles des briques denses en argile réfractaire.
• Réalisez une pose à sec des zones visibles ou façonnées afin de vérifier la répartition des couleurs, l’appareillage et la géométrie.
• Inspectez les revêtements en service afin de détecter les joints ouverts, les parties desserrées, l’érosion, les éclatements et les dépôts anormaux.
• Recherchez la cause de tout nouveau point chaud sur l’enveloppe, car il peut signaler une perte d’isolation ou une rupture de la face de travail.
• Conservez les informations relatives au produit et au lot pour l’entretien industriel et le remplacement des pièces d’appareils.
• Remplacez les pièces non identifiées ou sujettes à des défaillances répétées par un produit aux spécifications confirmées, plutôt que par le modèle visuellement le plus proche.

Limites importantes à prendre en compte lors du choix

• La tenue en température ne rend pas toutes les briques adaptées au contact direct avec les flammes, les aliments, les matières en fusion ou les gaz de procédé agressifs.
• Les briques denses accumulent la chaleur, mais n’offrent pas les mêmes performances isolantes que les IFB ou la vermiculite.
• Les produits isolants légers ne doivent pas être utilisés automatiquement sur des surfaces de travail chargées, exposées aux chocs ou à l’abrasion.
• La brique antiacide est limitée à 400 °C et ne remplace pas une brique de four à haute teneur en alumine.
• La couleur décorative peut changer sous l’effet de la chauffe, de la suie, du nettoyage et des intempéries.
• La température nominale d’une brique ne constitue ni une durée de résistance au feu ni une certification pour une paroi, une enceinte, un foyer ou un appareil.
• Les performances du système terminé dépendent conjointement des briques, du mortier, de l’isolation, des joints, du support, de l’enveloppe et de la qualité de la pose.

Questions fréquentes

Qu’est-ce qu’une brique réfractaire ?

Il s’agit d’un élément réfractaire ou isolant résistant à la chaleur, utilisé dans les poêles, cheminées, fours, fours céramiques, fours industriels et équipements de procédé. Ce terme englobe les produits denses en argile réfractaire, à haute teneur en alumine, isolants, en vermiculite, décoratifs, façonnés et chimiquement résistants.

Quelle brique réfractaire choisir ?

Commencez par déterminer la température requise, les dimensions, la position dans le revêtement, les sollicitations mécaniques et la fonction thermique. Vérifiez ensuite l’atmosphère, l’exposition chimique, les intempéries et la compatibilité du produit de jointoiement. Pour réparer un appareil, respectez les spécifications du fabricant.

Quel produit présente actuellement la température limite la plus élevée ?

La brique réfractaire isolante de classe 30 présente la limite la plus élevée, à 1650 °C. Cette valeur s’applique uniquement à ce produit et ne signifie pas qu’il convient mécaniquement ou chimiquement à toutes les faces de travail fonctionnant à 1650 °C.

Quelle est la différence de comportement entre les briques denses et les IFB ?

Les briques denses sont plus lourdes, plus résistantes et accumulent davantage de chaleur. Les briques réfractaires isolantes sont poreuses, plus légères et réduisent les transferts thermiques, mais résistent moins bien aux chocs, aux charges ponctuelles et à l’abrasion.

Les briques réfractaires sont-elles identiques aux briques ordinaires en terre cuite ?

Non. Les briques réfractaires sont formulées et cuites pour une utilisation à haute température. Les briques de construction ordinaires présentent des matières premières, une porosité et un comportement thermique différents et ne doivent pas remplacer un matériau réfractaire sur une face chaude.

Peut-on utiliser des briques réfractaires dans un poêle à bois ?

Oui, à condition que le matériau, l’épaisseur et la géométrie correspondent à la conception de l’appareil. Les pièces de remplacement en argile réfractaire dense et en vermiculite se comportent différemment ; ne les intervertissez pas sans l’accord du fabricant.

Peut-on utiliser des briques réfractaires dans un four à pizza ou à pain ?

Des briques denses adaptées en argile réfractaire peuvent former des soles, des parois et des voûtes à accumulation thermique, tandis que les briques coniques simplifient la construction des arcs. Le four complet nécessite également un mortier compatible, une isolation secondaire, des joints de dilatation et une protection contre les intempéries.

Les briques réfractaires conviennent-elles aux barbecues et aux braseros ?

Certains produits denses ou décoratifs sont prévus pour ces applications. Vérifiez leur température et leur aptitude à un usage extérieur, puis prévoyez une base stable et incombustible, un drainage et une protection contre l’humidité emprisonnée.

Peut-on utiliser des briques réfractaires à l’extérieur ?

Certains produits sont prévus pour un usage extérieur, mais la maçonnerie doit tout de même être protégée contre la saturation prolongée, le gel et les infiltrations dues aux intempéries. Utilisez le mortier réfractaire extérieur spécifié et réalisez une enveloppe correctement conçue.

Quelles briques sont les plus adaptées à l’accumulation thermique ?

Les briques denses en argile réfractaire et à haute teneur en alumine offrent une inertie thermique nettement supérieure à celle des IFB ou de la vermiculite. L’épaisseur requise dépend du cycle de chauffe, de l’énergie disponible et du profil de restitution thermique recherché.

Quelles briques réduisent les pertes de chaleur ?

Les briques réfractaires isolantes et les produits en vermiculite sont conçus pour limiter les transferts thermiques. Choisissez leur classe et leur épaisseur à partir de la température calculée et des conditions mécaniques, et non sur la seule base d’une affirmation générale concernant l’isolation.

Peut-on utiliser des briques réfractaires isolantes sur la sole d’un four industriel ?

Pas systématiquement. Leur structure poreuse peut être endommagée par des pièces lourdes, l’abrasion, les outils et les résidus en fusion. Une couche de travail dense posée sur une isolation secondaire adaptée est souvent plus appropriée.

Quelle est la tenue en température des briques réfractaires décoratives ?

La gamme colorée actuelle est donnée pour 1200 °C. Son aspect peut varier d’un lot à l’autre et évoluer en service ; la tenue en température doit donc être considérée séparément de la finition souhaitée.

À quoi servent les briques réfractaires en vermiculite ?

Ce sont des pièces de remplacement isolantes et légères destinées aux cheminées et poêles à bois compatibles. Le lot actuel contient six briques de 200 × 90 × 25 mm, données pour 1000 °C, qui peuvent être découpées ou façonnées.

Quand faut-il remplacer une brique fissurée dans le revêtement d’un poêle ?

Le remplacement est nécessaire si la pièce est desserrée, friable, fortement déplacée ou ne protège plus le corps de l’appareil. Une petite fissure stable peut être acceptable uniquement si la brique reste bien maintenue et si les instructions de l’appareil autorisent la poursuite de son utilisation.

Peut-on découper des briques réfractaires ?

Oui. Les produits denses nécessitent généralement un disque diamanté pour maçonnerie, tandis que les IFB et la vermiculite se scient plus facilement. Maîtrisez les poussières, soutenez la brique et reproduisez avec précision les dimensions et les ouvertures requises.

Quel mortier utiliser pour les briques réfractaires ?

Le choix dépend de la brique et de son emplacement. Les options comprennent le mortier réfractaire Heatproof Mortar, le mortier réfractaire pour fours extérieurs Outdoor Oven Cement, les mortiers réfractaires Vitset, Silcas M et Acidcas. Utilisez le système de jointoiement spécifié pour le produit et le type d’exposition concernés.

Les briques réfractaires nécessitent-elles des joints de dilatation ?

Oui, les constructions réfractaires se dilatent pendant la chauffe. Le jeu requis dépend du matériau, de la longueur du revêtement, de sa forme, du cycle thermique et des contraintes ; il doit être intégré à la conception de l’installation.

De combien de briques réfractaires ai-je besoin ?

Calculez la surface à couvrir à partir de la face exposée de la brique choisie et tenez compte de la largeur des joints. Ajoutez une marge pour les découpes, les angles, les voûtes, les ouvertures, la casse et les pièces de rechange destinées à l’entretien.

Pourquoi les briques réfractaires neuves présentent-elles parfois de petits éclats ?

Les produits réfractaires cuits peuvent présenter de petits éclats sur les arêtes, des variations de couleur et une tolérance dimensionnelle d’environ ±3 mm. Écartez les pièces dont les dommages réduisent la surface d’appui, l’épaisseur requise, la qualité visible ou l’intégrité des joints.

Les briques réfractaires peuvent-elles entrer en contact avec du métal ou du verre en fusion ?

Uniquement si le réfractaire concerné est spécifié pour cette matière en fusion et cette zone d’exposition. La température nominale ne suffit pas à établir la résistance à la pénétration ou aux attaques chimiques du métal, des scories, des fondants ou du verre.

Comment effectuer la première chauffe d’une maçonnerie neuve en briques réfractaires ?

Laissez le mortier durcir et la construction sécher, puis augmentez la température conformément au programme de mise en service prévu. Une maçonnerie neuve humide ne doit jamais être portée directement à sa température maximale de fonctionnement.
